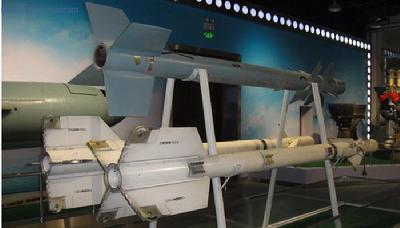

霹靂5乙號空空導彈,簡稱霹靂-5乙,代號:PL-5乙,由612所研制,202廠生產。

PL-5乙空空導彈是參照美制AIM-9D空空導彈進行設計的紅外型空空導彈。該彈采用鴨式氣動外形布局，由制導控制組件、戰斗部、紅外近炸引信或無線電近炸引信、固體火箭發動機、鴨式舵面和三角形彈翼組成。紅外導引頭采用壓縮空氣致冷，靈敏度高，具有抗背景輻射干擾的能力。戰斗部采用高爆炸藥，有殺傷破片型和連續桿型，前者配用紅外近炸引信，后者配用無線電近炸引信。這兩種類型的戰斗部及其近炸引信，可以互換使用。戰斗部有效殺傷半徑10m。紅外近炸引信的抗干擾能力強，起爆可靠性高。該彈的最大脫靶量9m。

主要戰術

技術性能彈長：3.128m

彈 徑 190mm

翼 展 0.657m

彈 重 148kg

最大射程 16km

最小射程 1300m

最大速度 2.2M

使用高度 500～21500m

最大過載 20G

戰斗部 高爆炸藥，重30kg

動力裝置 固體火箭發動機
