上個月，舉世矚目的北京冬奧會圓滿閉幕?？v觀此次賽事，從籌辦到開賽，處處透露出十足的“科技范”。其中，中國隊利用體育風洞助力短道速滑訓練的新聞，引起不少科技迷的關注。
助力體育訓練，只是風洞諸多應用中的一種。眾所周知，風洞是現代化航空領域研究和飛行器設計的重要設施，其建造能力代表著一個國家航空航天技術的發展水平。
人類對風洞的研究，迄今已有150多年的歷史。航空飛行器發展初期，科學家對空氣動力問題的探索，促進了風洞的快速發展。通過模擬飛行器的空中飛行狀態，研究風洞內高速氣流與飛行器相互作用的規律，科學家可以獲取飛行器設計的重要數據。
那么，風洞是如何發展起來的？風洞建造技術難在哪里？風洞對飛機設計有哪些功用？本期，讓我們一探究竟。
起 源
人類“飛天夢”從大木箱起步
1871年，世界上第一個風洞誕生，英國船舶工程師韋納姆用它進行物體空中運動阻力的測量。
真正將風洞應用于航空領域的人，還是美國萊特兄弟。1903年，萊特兄弟成功將一架帶有動力的載人飛行器——“飛行者一號”送上藍天，邁出了人類航空史上重要的一步。風洞，正是讓此次試飛載入史冊的“幕后功臣”。
以當時的科技水平，造出一架能飛上天的飛機已經不是難事，設計理論方面已相對成熟。困難的是，如何在復雜天氣情況下盡可能延長飛機飛行時間。這要求科學家通過試飛獲取大量空氣動力數據，從而設計出最佳機型。
試飛風險可想而知。為避免機毀人亡的事故，聰明的萊特兄弟想到了韋納姆的發明——風洞。
與科技感十足的現代風洞相比，萊特兄弟當時制作的風洞十分簡單——一個兩端開口、長1.8米、橫截面積約0.16平方米的大木箱。兄弟二人利用雙缸煤氣機作為動力源，在大木箱內對飛機模型進行上千次吹風試驗，成功獲取了一整套科學數據。最終，他們確定“飛行者一號”的最佳設計方案。
之后，隨著航空工業快速發展，各國紛紛投入到風洞建設中，風洞的尺寸也越來越大，呈現出種類繁多、功能多樣的發展趨勢——
1907年，德國成立哥廷根空氣動力試驗院，花費巨資修建出一大批風洞，并率先研制出噴氣式飛機和彈道導彈。
1915年，美國成立國家航空咨詢委員會，負責建造和管理不同類型風洞。
1918年，蘇聯成立茹科夫斯基中央空氣流體力學研究院，主要建造各種類型風洞。
……
據統計，截至20世紀90年代，美、英、法、德等多個國家建造風洞數量總和達186座。
進入21世紀，風洞發展呈現百花齊放的局面，汽車風洞、氣象風洞等如雨后春筍般涌現。如今，風洞的種類越來越多，用途也越來越廣泛。
突 破
“風不過來，我就過去”
20世紀40年代，飛機進入超音速飛行時代。對速度的極致追求，成為世界各國發展風洞事業的重要課題。
隨著超音速飛機迅速走紅，單純依靠軸流式風扇“吹風”的傳統風洞顯然不能滿足試驗需要。即便再增加一個拉瓦爾噴管，風洞內氣流速度也只能達到1.2馬赫。要想擁有更高風速，就需要更大的空氣壓力差，科學家必須另尋其他辦法。
氣球給科學家?guī)韯?chuàng)新靈感——他們用壓氣機將空氣壓入高壓氣罐，達到預定壓力后打開閥門，使高壓氣體“吹”進風洞管道，從而形成超音速氣流供試驗使用。
單純依靠上游高壓空氣的吹沖作用，依然無法滿足飛機飛行速度試驗要求。為獲得更快的氣流，科學家又在風洞下游出口接上一個真空容器，靠“上吹下吸”的方式形成更大壓差，從而產生大于5馬赫的高超音速氣流。1945年，德國一家科研機構采用儲氣罐放氣和真空箱吸氣相結合的方式，率先研制出氣流速度高達10馬赫的高超音速風洞。
追求氣流速度永無止境。要知道，高超音速飛行器再入大氣層后是以10倍以上音速飛行，這就需要持續技術創新，制造出氣流速度更高的風洞。于是，科學家盯上了火藥爆炸——火藥爆炸瞬間能產生巨大能量，形成高速氣流，可以滿足高超音速飛行器的風洞試驗要求。
理論正確并不代表實踐成功。人們很快發現，火藥爆炸產生的高速氣流方向紊亂、持續時間短，試驗數據并不準確。無奈之下，這種方法不得不宣告失敗。
科學家最終還是回到利用壓力罐產生高速氣流的方式。他們想到了另一種氣流加速方式——“風不過來，我就過去”，即利用較高的相對速度來獲得更高風速。這種風洞，不再是短小精悍的形狀，而是有著非常長的管道，目的是讓高速氣流和物體有足夠空間相對而行，從而獲得更高的相對速度。
這一設想最終獲得成功。在風洞的發展演變過程中，科學家進行了各種極具創新的試驗，只為實現更高、更快、更強的目標。
前 景
“吹”出一片新未來
航空工業歷來有著“一代風洞，一代飛行器”的說法。在軍事領域，大型高端風洞無疑是一個國家重要的戰略性資源?？梢哉f，沒有先進的風洞試驗設備，就無法研制出先進戰機。
二戰前，蘇聯建造了當時世界上最大的一座可用于整架飛機試驗的全尺寸風洞，為其研制多型號戰機奠定基礎。
無獨有偶。耗費10年之久，美軍F-22戰機先后在15座風洞進行了75項、約4.4萬小時的高低速風洞試驗，最終確定了F-22戰機的氣動外形。
未來飛行器的研究與發展，依然離不開先進的風洞試驗。針對未來飛行器精細化設計需求以及高速化、隱身化、無人化的發展趨勢，風洞設計也需要跟進戰機迭代發展，進行技術創新。
當今，臨近空間是空天一體作戰的新高地，具有極強的軍事戰略意義。高超音速臨近空間飛行器的研發，必將推動未來戰爭進入快速精確打擊時代。
20世紀80年代至90年代，美、俄等軍事強國開始著手高超音速臨近空間飛行器的研究，但成功的案例屈指可數。其主要原因是，臨近空間飛行環境與對流層、平流層不同，容易產生分子振動激發、真實氣體效應、稀薄氣體效應等各種復雜問題。同時，隨著飛行器飛行速度加快，飛行器與空氣摩擦后產生的溫度驟升，周圍空氣會發生復雜的熱化學反應，形成離子狀態，飛行器就像在泥潭中游泳。
等離子體是一種由大量電子、離子和中性粒子組成的物質聚集體，它不同于物質的氣態、液態和固態，被稱為物質的“第四種狀態”。在航空航天領域，等離子體具有隱身、助燃和降噪等特點，成為各國研究的熱點。
有報道稱，俄羅斯克爾德什研究中心已經研發出第一代和第二代等離子體發生器。此外，俄羅斯進行的風洞試驗表明，利用等離子體隱身技術，可以減少飛行器30%以上的飛行阻力。
不過，等離子體技術在軍事領域的應用依然任重道遠——難點在于如何設計一種易于產生和控制的等離子體產生器，并適用于各種武器平臺的試驗。對等離子體的動力科學研究，已經成為未來風洞的發展趨勢。
此外，隨著計算機技術飛速發展，數值計算正在深度應用于航空航天領域，發展數值計算與風洞試驗相結合的數值風洞，已成為提高武器型號研發效率、減少風險、降低成本的一種全新手段。
圖①：塞斯納408空中客車飛機模型正在進行風洞試驗。

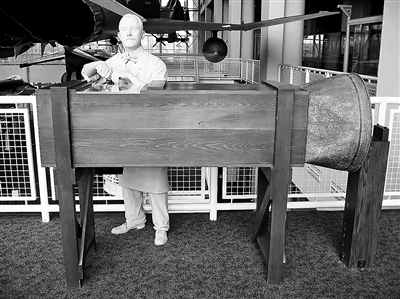

圖②：萊特兄弟制作的風洞模型（復制品）。
資料照片
