機翼

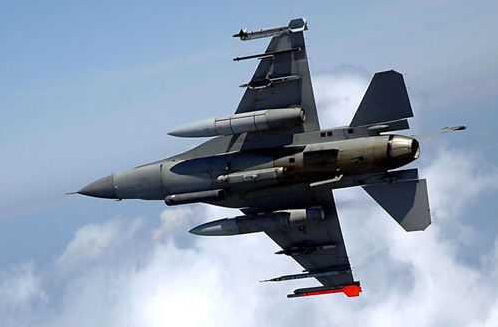

F-16采用懸臂式中單翼，平面幾何形狀為切角三角形。前緣后掠角40°。展弦比約為3.0，相對厚度約為4%，基本翼型是NACA64A-204。沿前機身裝有大后掠角、前緣銳利的邊條翼，在機翼和機身連接部分提供可控渦流，因而即使在大迎角時也可保持附面層不分離，提高了升力和安定性。機翼前緣有可隨迎角和馬赫數的變化而自動偏轉以改變機翼彎度的前緣襟翼，可以在持續大過載轉彎中提高升阻比，使飛機在大迎角時仍保持有效的升力。機翼后緣有全展長的襟副翼，它既可作為一般襟翼來增加升力，又可左右差動進行橫向操縱。從翼根前緣沿機身兩側向前延伸的大后掠角邊條翼可以控制渦流，提高大迎角時的升力，改善操縱性和穩定性，減小機翼面積。機翼機身結合處經過仔細整流，使之平滑過渡，融為一體。主要優點是減小波阻，提高升阻比和跨音速顫振邊界，增強剛度，使飛機具有良好的機動性。并且增大機內容積和減輕飛機重量。據計算，采用邊條翼比按常規布局的機翼減輕重量222千克。機翼內部結構由梁、肋組成，上下敷以整體板蒙皮。
